คู่มือการใช้งานของ มัลติมิเตอร์ ดิจิตอล

0

มัลติมิเตอร์ ดิจิตอล เรียกสั้นๆว่า DMM นั่นเอง เป็นเครื่องมือที่มีประโยชน์หลากหลายออกแบบมาสำหรับการวัดและแสดงค่าพารามิเตอร์ที่สำคัญต่างๆ ที่เกี่ยวข้องกับวงจรไฟฟ้าและอิเล็กทรอนิกส์ โดยทั่วไปจะรวมถึงแรงดัน (V) กระแส (A) และความต้านทาน (เป็นโอห์ม) โดยสรุปคือ มัลติมิเตอร์ ดิจิตอล รวมฟังก์ชันของโวลต์มิเตอร์ แอมมิเตอร์ และโอห์มมิเตอร์ไว้ในหน่วยเดียวที่มีประโยชน์

การใช้งานและฟังก์ชั่นของ มัลติมิเตอร์ ดิจิตอล

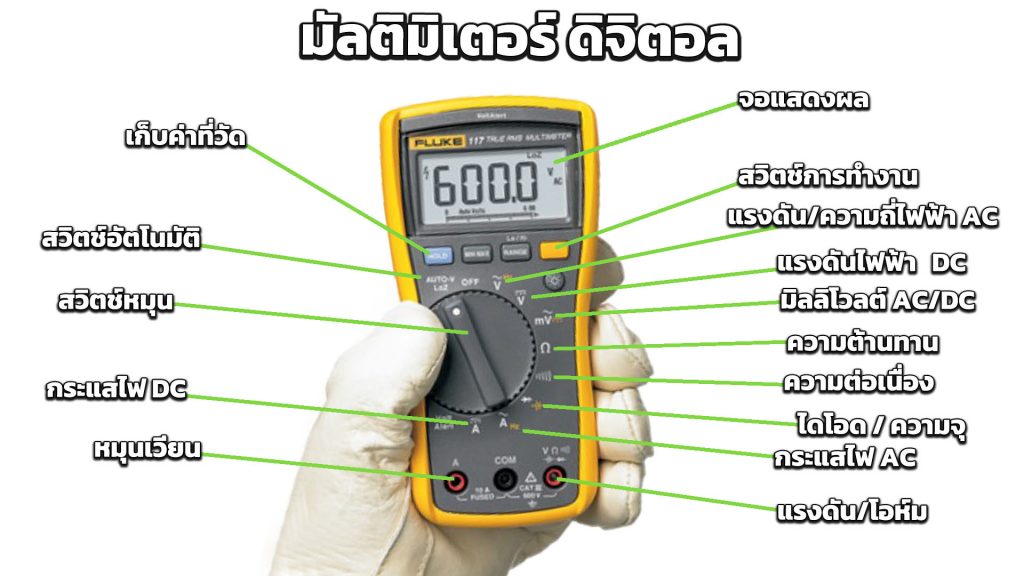

มัลติมิเตอร์

มัลติมิเตอร์ ดิจิตอล สามารถใช้สำหรับการตรวจสอบ ตรวจหา วิเคราะห์ และแก้ไขปัญหาได้หลากหลาย โดยขึ้นอยู่กับแง่มุมและขั้นตอนของการสร้างต้นแบบอิเล็กทรอนิกส์และรายละเอียดเฉพาะของวงจร ส่วนประกอบ หรือข้อบกพร่องที่กำลังทดสอบ ดังนั้น ในการตอบคำถามที่ว่า ‘มัลติมิเตอร์ ดิจิตอล ใช้ทำอะไร’ คำตอบที่ง่ายที่สุดคืองานไหน ก็ตามที่ต้องการค่าแรงดันและความต้านทานของอุปกรณ์ที่อ่านค่าได้อย่างแม่นยำเป็นค่าเอาต์พุตที่วัดได้ง่าย

ตัวอย่าง การทดสอบทางไฟฟ้าของเต้ารับปลั๊กไฟและการจัดระบบแสงสว่าง การวิเคราะห์ทั่วไป การวัด การดีบัก และการแก้ไขปัญหาของวงจรอิเล็กทรอนิกส์ อุปกรณ์และส่วนประกอบต่างๆ เช่น แบตเตอรี่ สายไฟในครัวเรือน มอเตอร์ไฟฟ้า และอุปกรณ์จ่ายไฟ

  • แรงดัน คือความต่างศักย์ไฟฟ้าระหว่างจุดสองจุด ซึ่งแสดงเป็นพลังงานศักย์ของสนามไฟฟ้าเพื่อทำให้เกิดกระแสไหลผ่านตัวนำหรือวงจร
  • กระแสไฟฟ้า อัตราแอ็คทีฟของการไหลของประจุไฟฟ้าผ่านส่วนประกอบหรือวงจร วัดเมื่อผ่านจุดหรือบริเวณที่กำหนดบนวงจร (สำหรับประเภทวงจรส่วนใหญ่ โดยทั่วไปแล้วการไหลของประจุนี้จะถูกนำพาโดยอิเล็กตรอนที่เคลื่อนที่ผ่านเส้นลวด)
  • ความต้านทาน การวัดขอบเขตที่คุณสมบัติของอุปกรณ์หรือวัสดุเฉพาะจำกัดอัตรากระแสไฟฟ้าที่ไหลผ่าน

เครื่องมือเหล่านี้โดยทั่วไปจำเป็นต้องมีหัววัดและสายวัดทดสอบที่หลากหลายเพื่อเสียบเข้ากับอุปกรณ์เหล่านี้ เพื่อถ่ายโอนสัญญาณไปยังและจากส่วนประกอบ หน้าสัมผัส สายไฟ หรือร่องรอยที่กำลังทดสอบ

วิธีใช้ดิจิตอล มัลติมิเตอร์ ดิจิตอล อย่างปลอดภัย

มีวิธีการต่างๆมากมายสำหรับการใช้ มัลติมิเตอร์ ดิจิตอล เพื่อให้การอ่านค่าที่มีความหมายบนวงจรหรือส่วนประกอบประเภทที่กำหนด วิธีการใช้ มัลติมิเตอร์ อย่างแม่นยำในสถานการณ์เฉพาะต่างๆ จะขึ้นอยู่กับสิ่งที่คุณกำลังวัดเป็นหลัก งานทั่วไปที่คุณอาจต้องทำได้แก่

  • อุปกรณ์วัดหรือวงจรแรงดัน
  • การวัดความต้านทานของส่วนประกอบ
  • การวัดกระแสที่ไหลผ่านวงจร
  • การวัดความต่อเนื่อง เช่น การมีเส้นทางที่สมบูรณ์และไม่มีสิ่งกีดขวางสำหรับการไหลของกระแส บนส่วนประกอบประเภทต่างๆ เช่น สวิตช์ การเชื่อมต่อ และฟิวส์
  • การทดสอบไดโอด (ไดโอด เป็นอุปกรณ์ที่ทำจากสารกึ่งตัวนำ p-n สามารถควบคุมให้กระแสไฟฟ้าจากภายนอกไหลผ่านตัวมันได้ทิศทางเดียว)

แต่ละฟังก์ชันเหล่านี้จะเกี่ยวข้องกับการใช้วิธีการ ฟังก์ชัน และการตั้งค่าที่แตกต่างกันเล็กน้อยบนดิจิตอลมัลติมิเตอร์ของคุณ

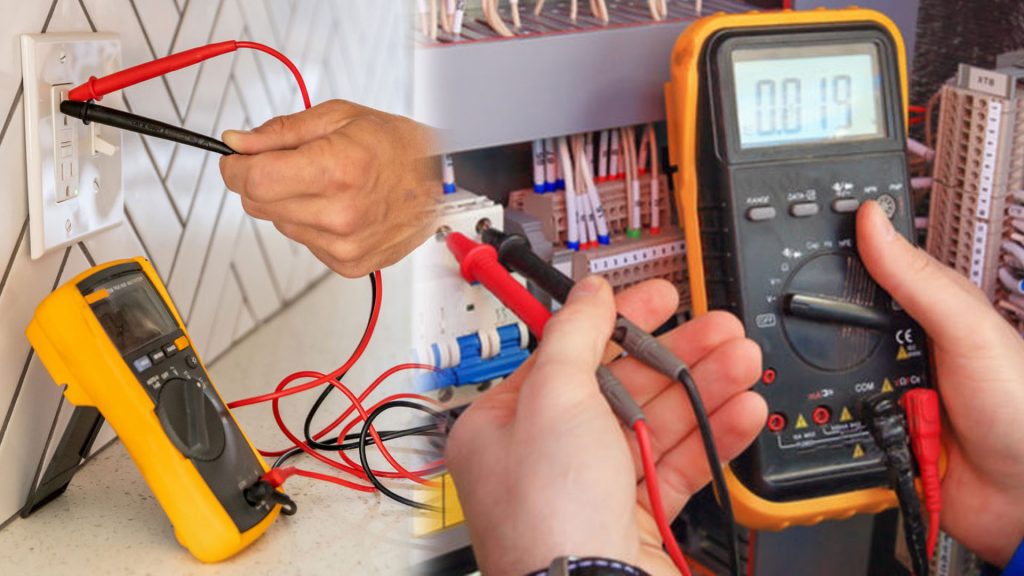

มัลติมิเตอร์

มัลติมิเตอร์ ดิจิตอล เป็นเครื่องมือที่มีประโยชน์อย่างยิ่ง ใช้ทุกวันในสถานการณ์ต่างๆ ทั้งมืออาชีพและมือสมัครเล่น และมีให้เลือกใช้อย่างแพร่หลาย มัลติมิเตอร์ ดิจิตอล ส่วนใหญ่ที่มีอยู่ในปัจจุบันยังมีคุณสมบัติและโหมดที่ได้รับการปรับปรุงมากมายเพื่อให้ครอบคลุมงานอิเล็กทรอนิกส์ที่หลากหลายยิ่งขึ้น และเพื่อให้เข้ากันได้อย่างสมบูรณ์กับอุปกรณ์ไฟฟ้าและส่วนประกอบจำนวนมากขึ้น สิ่งสำคัญคือความสามารถในการสลับระหว่างความสามารถในการวัดกระแสไฟฟ้า AC และ DC เป็นมาตรฐานส่วนใหญ่ในทุกวันนี้ กระแสไฟ AC ไหลจากเต้ารับในครัวเรือนเกือบทั้งหมด และไปยังเครื่องใช้ไฟฟ้าขนาดใหญ่บางประเภท ในขณะที่อุปกรณ์ในครัวเรือนประเภททั่วไปและขนาดเล็กที่สุด เช่น แบตเตอรี่ รถยนต์ไฟฟ้า และโทรศัพท์มือถือ มักจะใช้กระแสไฟตรง

ประเภทต่างๆ อาจมีการตั้งค่าเพิ่มเติมสำหรับฟังก์ชั่นทดสอบความต่อเนื่องและไดโอด ซึ่งมักจะระบุสถานะของการอ่านค่าบางอย่างผ่านการเตือนด้วยเสียง โหมดเสริมเพิ่มเติมและคุณสมบัติขั้นสูงอาจรวมถึงความสามารถในการทดสอบความจุและความเหนี่ยวนำของส่วนประกอบไฟฟ้าที่เกี่ยวข้อง ทั้งนี้ขึ้นอยู่กับรุ่นที่แน่นอน มัลติมิเตอร์ ดิจิตอล สามารถออกแบบให้เป็นอุปกรณ์แบบพกพาที่พกพาสะดวก เหมาะสำหรับงานภาคสนามและสำหรับการเข้าถึงวงจรและเครื่องจักรที่ยากต่อการเข้าถึง หรือสร้างขึ้นเพื่อการติดตั้งแบบกึ่งถาวรบนพื้นผิวการทำงาน

ประเภทหลังเรียกว่าเครื่องวัดแบบตั้งโต๊ะหรือเครื่องทดสอบแบบตั้งโต๊ะ มักจะมีขนาดใหญ่กว่าและเคลื่อนย้ายได้ไม่สะดวก อย่างไรก็ตาม โดยทั่วไปแล้ว เครื่องวัดเหล่านี้จะให้ความแม่นยำและรายละเอียดในระดับที่สูงกว่าในการวัดและการแสดงผลแบบดิจิตอลมากกว่าเครื่องวัดขนาดพกพาที่มีน้ำหนักเบากว่า ความแตกต่างที่สำคัญระหว่างรุ่นพกพาและรุ่นตั้งโต๊ะมักจะอยู่ที่ความแม่นยำสูงสุดที่ทำได้ กล่าวอย่างกว้างๆ คือ ยิ่งอุปกรณ์มีขนาดเล็กเท่าใด ความไวก็จะยิ่งน้อยลง (และทำให้ระบุตำแหน่งได้แม่นยำ) โดยรวม

หมวดหมู่การวัด

สิ่งสำคัญคือต้องทราบว่า มัลติมิเตอร์ ดิจิตอล หลายระดับมีให้ใช้งานในสถานที่ แรงดันไฟฟ้า และประเภทวงจรที่แตกต่างกัน คุณจะต้องแน่ใจว่าคุณเลือกหมวดหมู่ที่เหมาะสม ทั้งนี้ขึ้นอยู่กับแอปพลิเคชันเฉพาะที่คุณต้องการใช้ มัลติมิเตอร์ ดิจิตอล

หมวดหมู่การวัด

ใช้ดีที่สุดสำหรับ

หมวดที่ 1 วงจรทดสอบที่ไม่ได้เชื่อมต่อโดยตรงกับแหล่งจ่ายไฟหลักหรือวงจรที่มาจากแหล่งจ่ายไฟหลักภายในที่ได้รับการป้องกันเป็นพิเศษ
หมวดที่ 2 วงจรทดสอบที่เชื่อมต่อโดยตรงกับการติดตั้งแรงดันต่ำ ตัวอย่าง ได้แก่ เครื่องใช้ในบ้านและเครื่องมือพกพาขนาดเล็กกว่า
หมวดที่ 3 การทดสอบวงจรที่เกี่ยวข้องกับการติดตั้งในอาคาร เช่น สายไฟ เบรกเกอร์วงจร แผงจ่ายไฟ ตลอดจนเครื่องมืออุตสาหกรรม
หมวดที่ 4 การทดสอบที่แหล่งกำเนิดการติดตั้งแรงดันต่ำ รวมถึงมิเตอร์ไฟฟ้า ชุดควบคุมการกระเพื่อม และอุปกรณ์ป้องกันกระแสเกิน

มัลติมิเตอร์ ดิจิตอล ที่ดีที่สุดคืออะไร?

มัลติมิเตอร์ ดิจิตอล ที่ดีที่สุดในการซื้อในแง่ของความคุ้มค่า ฟังก์ชั่น และคุณสมบัติจะแตกต่างกันไป ในกรณีส่วนใหญ่จะขึ้นอยู่กับสิ่งที่คุณต้องการหน่วยในการวัด และประเภทของงานและสภาพแวดล้อม

มัลติมิเตอร์ ดิจิตอล

เป็นมัลติมิเตอร์ที่ใช้กันอย่างแพร่หลายและเป็นตัวเลือกแบรนด์ทั่วไปสำหรับช่างเทคนิคในงานอิเล็กทรอนิกส์และอุตสาหกรรมต่างๆ ที่หลากหลาย โดยเฉพาะอย่างยิ่งในงาน HVAC และการทดสอบแบตเตอรี่

มัลติมิเตอร อัตโนมัติ

เป็นหนึ่งในการออกแบบที่ใช้งานง่ายที่สุด เนื่องจากจะปรับช่วงการวัดโดยอัตโนมัติเพื่อให้เหมาะกับประเภทการอ่านค่าที่คุณกำลังพยายามวัดหรือทดสอบ นอกจากนี้ยังเป็นที่น่าสังเกตว่า มัลติมิเตอร์ ดิจิตอล ส่วนใหญ่กำลังดำเนินการอัตโนมัติในปัจจุบัน

แคลมป์มัลติมิเตอร์

แคลมป์มัลติมิเตอร์ รวมฟังก์ชันของ มัลติมิเตอร์ ดิจิตอล แบบดั้งเดิมเข้ากับเซนเซอร์ปัจจุบัน ขากรรไกรในตัวช่วยให้ช่างเทคนิคติดเครื่องมือเข้ากับสายไฟหรือตัวนำไฟฟ้าอื่นๆ ที่ใดก็ได้ในวงจรโดยไม่ต้องแยกหรือถอดส่วนประกอบเฉพาะออกก่อน

ความแตกต่างระหว่าง มัลติมิเตอร์แบบเข็ม และ มัลติมิเตอร์ ดิจิตอล?

ในขณะที่คุณยังคงสามารถซื้อ มัลติมิเตอร์แบบเข็ม ซึ่งทำหน้าที่หลายอย่างเหมือนกัน แต่ใช้ปุ่มหมุนแบบเดิมเป็นศูนย์ในการตั้งค่าแรงดัน กระแส และความต้านทาน คุณมีแนวโน้มที่จะใช้ มัลติมิเตอร์ ดิจิตอล มากขึ้นในปัจจุบัน ด้วยเหตุนี้ มัลติมิเตอร์แบบเข็ม จึงมีวางจำหน่ายทั่วไปน้อยกว่ารุ่นดิจิตอลสมัยใหม่ ซึ่งโดยทั่วไปจะมีประสิทธิภาพ แม่นยำ และคุ้มค่ากว่าในสถานการณ์ส่วนใหญ่

มัลติมิเตอร์แบบเข็ม มีประโยชน์ในวงจรที่มีความผันผวนอย่างรวดเร็ว เนื่องจากสามารถสังเกตเข็มได้ง่ายกว่าจอแสดงผลแบบดิจิตอลที่เปลี่ยนแปลงอย่างรวดเร็ว นอกจากนี้ มัลติมิเตอร์แบบเข็มมักจะมีอินพุตอิมพีแดนซ์ (Impedance ค่าความต้านทานในวงจรไฟฟ้ากระแสสลับ) ที่ต่ำกว่า (โดยทั่วไปแล้ว มัลติมิเตอร์ ดิจิตอล คือ 10 เมกะโอห์ม) ซึ่งมีประโยชน์สำหรับการวัดแรงดันไฟฟ้าในวงจรบางประเภท
